Если вы закупаете электроматериалы с высокой-проводимостью для металлургических заводов, вы знаете, что система распределения электроэнергии — это сердце предприятия. В печах сталелитейных заводов решающее значение имеет безопасное и эффективное проведение больших количеств электрического тока (часто на уровне килоампер).
Сегодня алюминиевые шинные пластины 1060 и 1070 стали стандартным выбором для распределения электроэнергии на сталелитейных заводах. Они предлагают исключительный баланс высокой электропроводности, превосходного рассеивания тепла и значительной экономии средств по сравнению с традиционными медными шинами.
В этом подробном руководстве GNEE предоставляет прямые технические данные, рекомендуемые размеры, инженерное применение и логику ценообразования для проводящих алюминиевых пластин 1060 и 1070. Мы фокусируемся исключительно на фактах, необходимых для принятия правильного решения о покупке.
Почему в сталеплавильных печах используются 1060 1070 алюминиевые пластины
Алюминиевая шина – это прочная-металлическая полоса или пластина с высокой проводимостью, используемая для передачи и распределения электроэнергии. При производстве стали промышленные электропечи большой мощности- используют эти шины для подключения источников питания к плавильным электродам.
Условия на сталелитейном заводе суровые. Они связаны с сильной жарой, высоким уровнем запыленности и постоянными тяжелыми электрическими нагрузками. Материалы распределения электроэнергии должны быть надежными. Вот где именно и почему алюминиевые пластины 1060 и 1070 используются в электродуговых печах (ЭДП) и печах-ковшах (LF):
- Подключения трансформатора к печи:Электродуговые печи требуют огромных всплесков энергии для плавления стального лома. Алюминиевые шины передают большой ток непосредственно от главного трансформатора к системе печи.. 1060 Алюминий обеспечивает низкое электрическое сопротивление, гарантируя, что потери энергии при передаче сводятся к абсолютному минимуму.
- Системы выпрямительных шин:В печах постоянного тока (DC) выпрямители преобразуют переменный ток в постоянный. Для систем выпрямительных шин требуются материалы с очень однородной проводимостью.. 1070 Здесь часто выбирают алюминий чистотой 99,7 %, чтобы обеспечить строгую стабильность напряжения.
- Проводники электродного рычага:Шины проходят вдоль электродных держателей, подавая ток непосредственно на графитовые электроды. Поскольку область возле свода печи очень горячая, отличная теплопроводность алюминия помогает рассеивать тепло быстрее, чем многие другие металлы, предотвращая перегрев и плавление шины.
Вы модернизируете свои системы электропитания электродуговой печи и ищете надежного поставщика алюминиевых шин? Свяжитесь с инженерами GNEE сегодня и сообщите текущую мощность вашей системы, и мы порекомендуем наиболее эффективный сплав и размер шин для вашего проекта.
1060 против 1070 против меди
Таблица свойств алюминиевых шин
| Свойство/параметр | 1060 Алюминиевая пластина | 1070 Алюминиевая пластина |
| Чистота алюминия | Больше или равно 99,6% | Больше или равно 99,7% |
| Электрическая проводимость | ~ 61% МАКО | ~ 62% - 63% МАКО |
| Электрическое сопротивление | ~ 0,028 Ом·мм²/м | ~ 0,027 Ом·мм²/м |
| Предел прочности | 60 – 95 МПа | 60 – 95 МПа |
| Удлинение | Больше или равно 25 % | Больше или равно 25 % |
| Плотность | 2,7 г/см³ | 2,7 г/см³ |
| Свариваемость | Отличный | Отличный |
Зачем заменять медь алюминием?
| Материал | Проводимость (% IACS) | Вес (Плотность) | Уровень затрат | Лучший вариант использования |
| 1060 Алюминий | 61% | 2,7 г/см³ (Легкий) | Низкий | Стандартные печные линии электропередачи; Лучшая цена-эффективность. |
| 1070 Алюминий | 62-63% | 2,7 г/см³ (Легкий) | Низкий-Средний | Системы выпрямителей, требующие максимальной проводимости. |
| C1100 Медь | 100% | 8,9 г/см³ (тяжелый) | Очень высокий | Области с ограниченным пространством-, где громкость необходимо свести к минимуму. |
Инженерная реальность:
Медь имеет более высокую проводимость, а алюминий примерно в три раза легче. Чтобы пропускать тот же ток, алюминиевая шина должна иметь большую-площадь поперечного сечения, чем медная. Даже при большем размере алюминиевая шина все равно будет весить примерно на 50% меньше, чем ее медный эквивалент, и стоит значительно дешевле. Такое снижение веса снижает физическую нагрузку на заводские опорные кронштейны и держатели электродов печи.
Хотите точно подсчитать, сколько денег вы сможете сэкономить, перейдя с медных шин на алюминиевые шины 1060? Отправьте нам текущие размеры медных шин, и GNEE предоставит бесплатную таблицу данных по переработке материалов и сравнение затрат.
Получить ценовое предложение проекта
Состав алюминиевого сплава 1060-H22 и алюминиевого сплава 1070-H22
| Элемент | 1060-H22 Алюминий | 1070-H22 Алюминий |
| Алюминий (Al), % | от 99,6 до 100 | от 99,7 до 100 |
| Медь (Cu), % | от 0 до 0,050 | от 0 до 0,040 |
| Железо (Fe), % | от 0 до 0,35 | от 0 до 0,25 |
| Магний (Mg), % | от 0 до 0,030 | от 0 до 0,030 |
| Марганец (Mn), % | от 0 до 0,030 | от 0 до 0,030 |
| Кремний (Si), % | от 0 до 0,25 | от 0 до 0,2 |
| Титан (Ti), % | от 0 до 0,030 | от 0 до 0,030 |
| Ванадий (V), % | от 0 до 0,050 | от 0 до 0,050 |
| Цинк (Zn), % | от 0 до 0,050 | от 0 до 0,040 |
| Остатки, % | 0 | от 0 до 0,030 |
Технические характеристики проводящей алюминиевой шины 1060 1070
| Сплавы | Характер | Толщина (мм) | Ширина (мм) | Длина (мм) | Использование |
| 1060 Алюминиевая пластина | F,O, H111, H112 | 10-400 | 100-2500 | 400-15000 | Алюминиевая шина, мягкий разъем аккумулятора, радиатор, зарядная свая, положительная и отрицательная горизонтальная алюминиевая шина, верхняя отрицательная алюминиевая шина и т. д. |
| 1070 Алюминиевая пластина | |||||
| Стандарты | Национальный стандарт, американский стандарт, европейский стандарт, российский стандарт, японский стандарт и т. д. | ||||
Рекомендуемые размеры шин для печей
Типичные рекомендации по размеру
| Уровень системы печи | Толщина (мм) | Ширина (мм) | Длина (мм) |
| Маленькое распределение тока | 5 – 10 мм | 50 – 150 мм | Меньше или равно 6000 мм |
| Средние системы EAF/LF | 10 – 30 мм | 100 – 300 мм | Меньше или равно 8000 мм |
| Сильноточные-системы ЭДП | 30 – 80 мм | 200 – 500 мм | Меньше или равно 12000 мм |
Допуск и контроль поверхности
Производственные допуски GNEE
| Параметр | Стандартный предел допуска |
| Допуск по толщине | от ± 0,05 мм до ± 0,2 мм |
| Допуск по ширине | от ± 0,5 мм до ± 1,0 мм |
| Плоскостность | Меньше или равно 3 мм на метр |
| Допуск на длину | ± 2 мм |
Варианты обработки поверхности
Для обеспечения идеального электрического контакта поверхность шины должна быть чистой.
- Отделка мельницы:Стандартная заводская прокатка. Он гладкий,-не содержит масла и обладает высокой проводимостью. Большинство сталелитейных заводов напрямую покупают прокатную отделку.
- Матовая отделка:Создает очень легкую текстуру, которую некоторые инженеры предпочитают удерживать при соединении тяжелых соединительных пластин болтами.
- Очистка от окисления:Химическая промывка для удаления естественного микроскопического оксидного слоя непосредственно перед отправкой, что обеспечивает минимальное контактное сопротивление при установке.
Тестирование качества и экспортная упаковка
GNEE следует международным стандартам производства, включая ASTM B209, EN 485 и GB/T 3880.

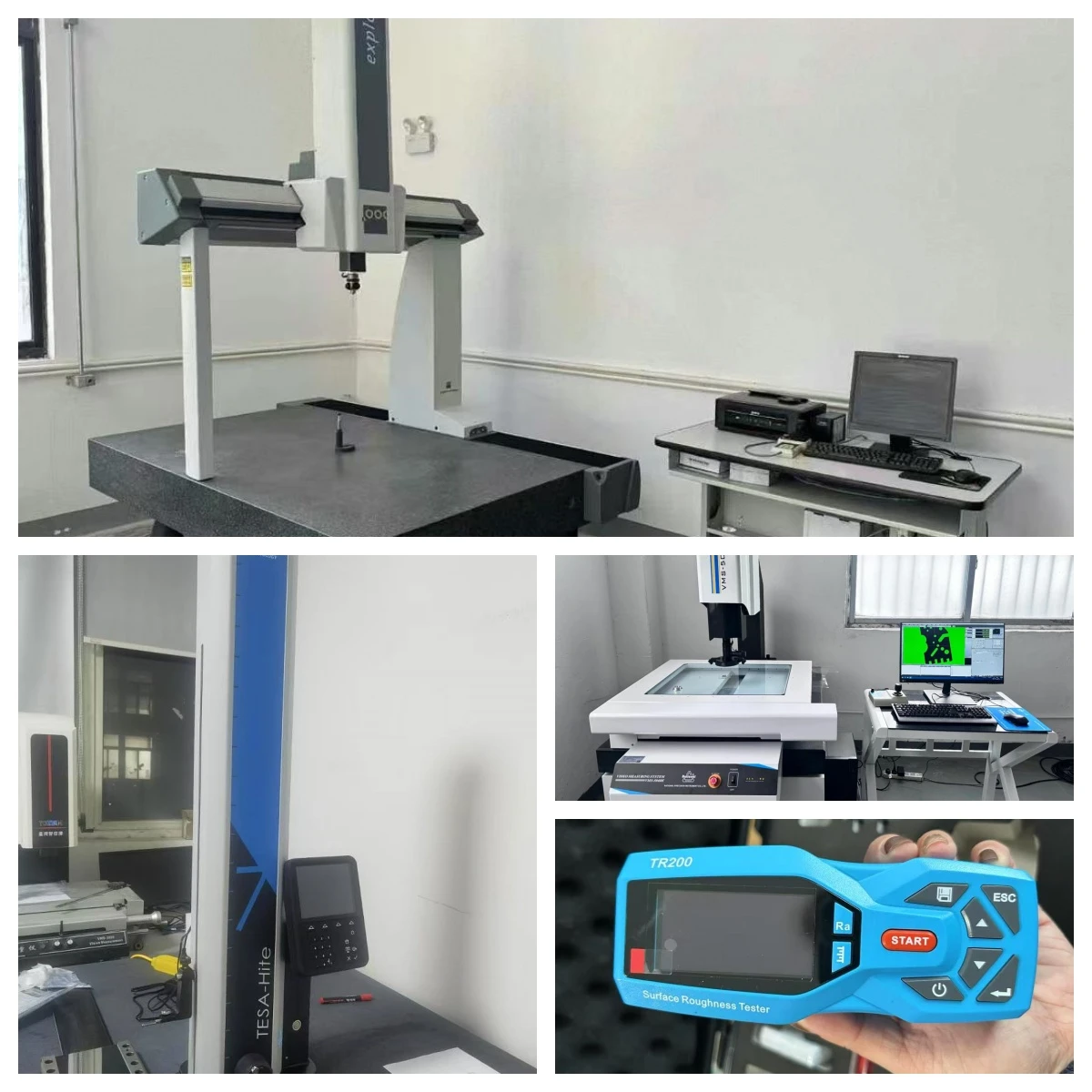

Обязательный процесс проверки
Прежде чем любая алюминиевая шина 1060 или 1070 покинет наш завод, она проходит строгий протокол испытаний:
- Анализ химического состава: гарантирует, что чистота алюминия точно больше или равна 99,6% (1060) или больше или равна 99,7% (1070).
- Тестирование электропроводности: мы проверяем процентное содержание IACS, чтобы гарантировать его соответствие требованиям к распределению электроэнергии.
- Ультразвуковой контроль (UT): Для толстых листов (например, более 30 мм) мы используем ультразвуковые звуковые волны для сканирования внутренней части металла. Это гарантирует отсутствие внутренних воздушных карманов, трещин или дефектов, которые могли бы блокировать поток электричества.
- Механические испытания: мы проверяем прочность на разрыв и удлинение, чтобы металл не треснул при сверлении или сгибании во время установки.
Сверхпрочная экспортная упаковка-
- Защита от влаги: GNEE плотно оборачивает все алюминиевые пластины водонепроницаемой пластиковой пленкой и влагопоглощающей крафт-бумагой-.
- Физическая защита: между каждой пластиной мы помещаем бумагу от-царапин. На тяжелые и толстые шины мы устанавливаем жесткие металлические кромки.
- Паллетирование: все плотно привязывается к сверхпрочным-фумигированным деревянным поддонам, рассчитанным на тонны веса и не ломающимся внутри транспортного контейнера.
Логика ценообразования SMM
Формула ценообразования GNEE:
Окончательная цена=Цена алюминиевого слитка SMM + плата за обработку
- Цена на алюминий SMM: это ежедневная рыночная цена на слитки необработанного алюминия на Шанхайском рынке металлов (SMM). Эта базовая цена растет и падает каждый день.
- Плата за обработку: включает расходы на плавку, литье, прокатку алюминия на толстые пластины, резку его точного размера, тестирование и упаковку. Для шин 1060 и 1070 плата за обработку обычно колеблется от 300 до 800 долларов США за тонну, в зависимости от толщины и ширины пластин.
Поскольку цена SMM колеблется ежедневно, наиболее точный способ узнать цену — отправить нам точный список размеров и запросить ценовое предложение, действительное на текущую неделю.
GNEE предоставит официальную цену, основанную на сегодняшней текущей цене на алюминиевые слитки SMM.
Почему стоит выбрать GNEE в качестве поставщика шин?
- Заказы различных-размеров и смешанных-спецификаций. Для построения системы электропитания печи требуются шины разных размеров. Вам понадобятся толстые пластины для трансформатора и полоски поменьше для панелей управления. GNEE принимает смешанные заказы. Вам не нужно покупать 10 тонн одного размера. Мы нарежем и поставим все необходимые вам размеры в одном контейнере.
- Решения, основанные на данных-: мы не просто продаем металл; оказываем инженерную поддержку. Если вам нужно сравнить 1060 с алюминием 6101 (который более прочный, но менее проводящий), мы вышлем вам четкие и точные таблицы данных, чтобы ваша команда инженеров могла мгновенно сделать правильный выбор.
- Мировой опыт экспорта: У нас есть многолетний опыт поставок предприятий тяжелой металлургии и проектов распределения электроэнергии в Индии, Юго-Восточной Азии, на Ближнем Востоке и в Южной Америке. Мы понимаем ваши технические стандарты и ваши таможенные требования к импорту.
При проектировании или обслуживании сталеплавильной печи эффективность вашей системы распределения энергии напрямую влияет на ваши эксплуатационные расходы. 1060, а 1070 проводящих алюминиевых пластин предлагают идеальное сочетание сверх-низкого электрического сопротивления, превосходного рассеивания тепла и легкости установки.
Сотрудничая с опытным поставщиком, который понимает строгие допуски и международные стандарты испытаний, вы гарантируете безопасное и бесперебойное электропитание для ваших плавильных операций.
Отправьте электронное письмо в GNEE сегодня и сообщите свои требования к размеру. Наша техническая команда ответит в течение 24 часов и предоставит подробную сравнительную таблицу данных и нашу самую конкурентоспособную цену,-на основе SMM.
